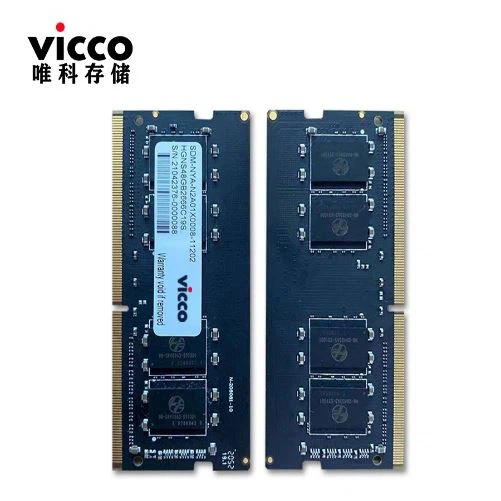

MODUL DRAM
Spoločnosť našej skupiny, ktorá bola nájdená v roku 2008, pôsobí v oblasti OEM flash pamäte takmer 15 rokov, modul OEM DRAM, OEM SSD, OEM USB FLASH DRIVE, OEM TF CARD, ako profesionálny dodávateľ OEM flash pamäte, sústredili sme sa na poskytovanie služieb hlavným zákazníkom značky , hlavných obchodníkov a distribútorov v krajinách. Aby sme lepšie podporili obchodníkov a distribútorov v jednotlivých krajinách, máme pravidelný hotový tovar v Hongkongu aj v ShenZhen, každý mesiac sme predali viac ako 1 milión kusov.
Podporujeme hlavne DDR3, DDR4 pre zákazníkov, ktorí tiež obchodujú s SSD, pre značkových zákazníkov alebo počítačové továrne, máme tiež LPDDR, ktoré teraz podporujú iba hlavných zákazníkov mobilných telefónov a IPAD v Číne a niektorých zákazníkov inteligentných hodiniek. Vďaka vysokému výkonu a nižšej spotrebe je vhodný pre malé inteligentné zariadenia.
Technický parameter Dram/LPDDR:
KATEGÓRIA PRODUKTU | ŠPECIFIKÁCIA / | HUSTOTA | BALÍČEK | PREVÁDZKA |
DRAM | DRAM D3 | 2Gb / 4Gb | Lopta FBGA 96 | 25 stupňov ~ 85 stupňov |
DRAM D4 | 4Gb / 8Gb | Lopta FBGA 96 | ||
Modul DRAM | U-DIMM | 4 GB / 8 GB / 16 GB / 32 GB | / | 0 stupeň - 85 stupeň |
SO-DIMM | ||||
R-DIMM | 8GB/16GB/32GB | / | 0 stupeň - 85 stupeň | |
LPDDR | LP DDR4 | 2 GB / 3 GB / 4 GB / 6 GB / 8 GB | 200 Ball | 0 stupeň - 70 stupeň |
Technické údaje:
Model produktu č. | Špecifikácia | Hustota | Rozmer | Balíček |
DRAM U-DIMM | 8GB X8/X16 | 8 GB | 7,5 x 13,3 mm | 78 Ball/96 Ball |
DRAM U-DIMM | 16 GB X8/X16 | 16 GB | 10,3 x 11 mm | 78 Ball/96 Ball |
DRAM U-DIMM | 32 GB X8/X16 | 32 GB | 10,3 x 11 mm | 78 Ball/96 Ball |
Dostupný modul:
Číslo dielu 1) | Hustota | Organizácia | Komponentné zloženie | Počet | Výška |
4 GB UDIMM | 4 GB | 512Mx64 | 512 M x 16 * 4 | 1 | 31,25 mm |
8 GB UDIMM | 8 GB | 1Gx64 | 1Gx8 * 8 | 1 | 31,25 mm |
16 GB UDIMM | 16 GB | 2Gx64 | 1Gx8 * 16 | 2 | 31,25 mm |
4 GB SODIMM | 4 GB | 512Mx64 | 512 M x 16 * 4 | 1 | 30 mm |
8 GB SODIMM | 8 GB | 1Gx64 | 1Gx8 * 8 | 1 | 30 mm |
16 GB SODIMM | 16 GB | 2Gx64 | 1Gx8 * 16 | 2 | 30 mm |
POZNÁMKA:
1) (2133 Mbps 15-15-15) / (2400 Mbps 17-17-17) / (2666 Mbps 19-19-19) / (3200 Mbps 22-22-22) / (3200 Mbps 16-18-18) - DDR{ {12}}(3200 Mb/s 16-18-18) je spätne kompatibilné s nižšou frekvenciou.
KĽÚČOVÉ VLASTNOSTI
Rýchlosť | DDR4-2133 | DDR4-2400 | DDR4-2666 | DDR4-3200 | DDR4-3200 | DDR4-3200 | Jednotka |
15-15-15 | 17-17-17 | 19-19-19 | 22-22-22 | 19-19-19 | 16-18-18 | ||
tCK (min) | 0.938 | 0.833 | 0.75 | 0.625 | 0.625 | 0.625 | ns |
Latencia CAS | 15 | 17 | 19 | 22 | 19 | 16 | nCK |
tRCD(min) | 14.06 | 14.16 | 14.25 | 13.75 | 11.875 | 11.25 | ns |
tRP (min) | 14.06 | 14.16 | 14.25 | 13.75 | 11.875 | 11.25 | ns |
tRAS(min) | 33 | 32 | 32 | 32.5 | 30.0 | 22.5 | ns |
tRC(min) | 47.06 | 46.16 | 46.25 | 46.25 | 41.875 | 33.75 | ns |
●JEDEC štandardný 1,2 V ± 0,06 V napájací zdroj
●VDDQ= 1.2V ± 0.06 V
●1067MHz fCKpre 2133 Mb/s/pin, 1200 MHz fCKpre 2400 Mb/s/pin 1333 MHz fCK pre 2666 Mb/s/pin, 1600 MHz fCK pre 3200 Mb/s/pin
●16 bánk (4 skupiny bánk)
●Programovateľná latencia CAS: 10 ,11,12,13,14,15,16,17,18,19,20,21, 22
●Programovateľná aditívna latencia (Uverejnené CAS): hodiny 0, CL - 2 alebo CL - 1
●Programovateľná latencia zápisu CAS (CWL)=11,14 (DDR4-2133), 12,16 (DDR4-2400) a 14,18 (DDR4- 2666) • Dĺžka série : 8, 4 s tCCD=4, ktorý neumožňuje plynulé čítanie ani zápis [buď za chodu pomocou A12 alebo MRS]
●Obojsmerný diferenciálny stroboskop údajov
●Na ukončení matrice pomocou kolíka ODT
●Priemerná doba obnovenia 7,8 us pri nižšej ako TCASE 85C, 3,9 us pri 85C < TCASE 95C
●Asynchrónny reset

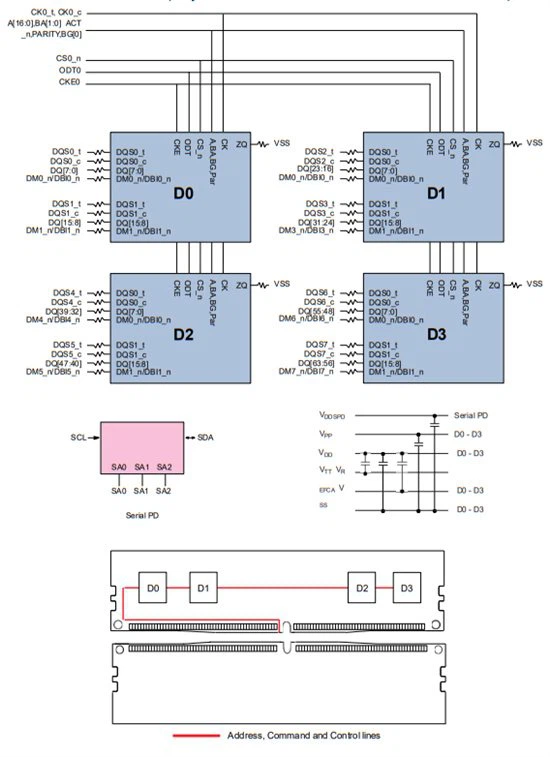

SCHÉMA FUNKČNÉHO BLOKU pre:
4GB, 512M x 64Modul (obsadený ako 1. rad x16DDR4 SDRAM)
POZNÁMKA :
1) Pokiaľ nie je uvedené inak, hodnoty odporu sú 150Ω 5 percent.
2) ZQ odpory sú 2400Ω 1 percento. Všetky ostatné hodnoty odporu nájdete v príslušnej schéme zapojenia.

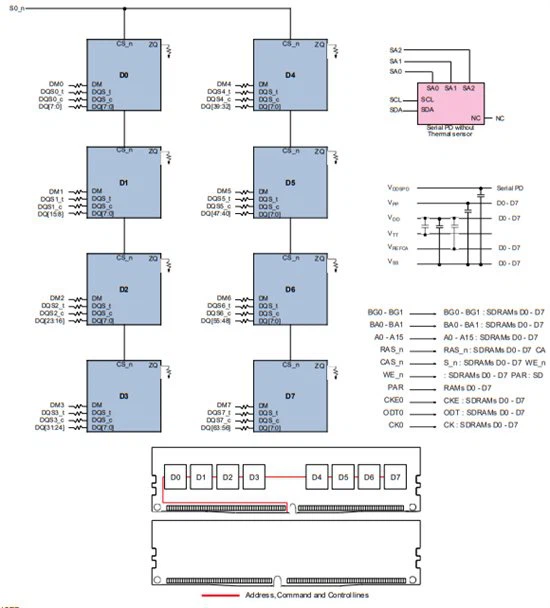

8GB,1Gx64Modul (osadený ako 1 rad x 8DDR4 SDRAM)
